Salut! En tant que fournisseur duArmoire de distribution d'énergie GBL, on me demande souvent quels câbles sont compatibles avec nos armoires. J’ai donc pensé rédiger ce billet de blog pour clarifier les choses.
Tout d’abord, parlons des raisons pour lesquelles la compatibilité des câbles est si importante. L'armoire de distribution d'énergie GBL est conçue pour gérer une plage spécifique de charges et de tensions électriques. L’utilisation de mauvais câbles peut entraîner toutes sortes de problèmes, comme une surchauffe, des courts-circuits et même des incendies électriques. C'est pourquoi il est crucial de choisir des câbles compatibles avec les spécifications de votre armoire.
Types de câbles compatibles avec l'armoire de distribution d'énergie GBL
1. Câbles en cuivre
Les câbles en cuivre sont un choix populaire pour la distribution d’énergie car ils possèdent une excellente conductivité électrique. Ils peuvent gérer des courants élevés sans perte de puissance significative, ce qui est essentiel au fonctionnement efficace de l'armoire de distribution d'énergie GBL.
Il existe différents types de câbles en cuivre, tels que les câbles unipolaires et multipolaires. Les câbles en cuivre unipolaires sont parfaits pour les applications dans lesquelles vous devez transporter une grande quantité de courant dans un seul conducteur. Ils sont souvent utilisés pour les circuits haute puissance en milieu industriel.
Les câbles en cuivre multiconducteurs, quant à eux, sont constitués de plusieurs conducteurs regroupés. Ils sont plus flexibles et peuvent être utilisés pour des applications dans lesquelles vous devez transmettre plusieurs signaux ou sources d'alimentation. Par exemple, dans un bâtiment commercial, des câbles en cuivre multiconducteurs peuvent être utilisés pour connecter différents appareils électriques à l’armoire de distribution électrique.
2. Câbles en aluminium
Les câbles en aluminium sont une autre option pour la distribution d'énergie. Ils sont plus légers et moins chers que les câbles en cuivre, ce qui peut constituer un avantage considérable, notamment pour les projets à grande échelle. Cependant, l'aluminium a une conductivité électrique inférieure à celle du cuivre, vous devrez donc peut-être utiliser des câbles de plus grand diamètre pour transporter la même quantité de courant.
Lorsque vous utilisez des câbles en aluminium avec l'armoire de distribution électrique GBL, il est important de garantir des connexions appropriées. L'aluminium a tendance à s'oxyder, ce qui peut augmenter la résistance aux points de connexion. Pour éviter cela, des connecteurs spéciaux et des composés antioxydants doivent être utilisés.
3. Câbles flexibles
Les câbles flexibles sont conçus pour être facilement pliés et déplacés sans endommager les conducteurs. Ils sont idéaux pour les applications où vous devez acheminer des câbles autour d'obstacles ou dans des espaces restreints. Dans l'armoire de distribution d'énergie GBL, des câbles flexibles peuvent être utilisés pour connecter des appareils qui doivent être déplacés ou ajustés, tels que des équipements portables ou des machines mobiles.
Les câbles flexibles sont généralement constitués de conducteurs toronnés, qui offrent une meilleure flexibilité par rapport aux conducteurs solides. Ils sont également disponibles dans différents matériaux isolants, tels que le PVC (chlorure de polyvinyle) et le caoutchouc, en fonction des exigences spécifiques de l'application.
Caractéristiques et spécifications des câbles
Lors du choix des câbles pour l'armoire de distribution d'énergie GBL, il est important de prendre en compte les valeurs nominales et les spécifications des câbles. Voici quelques facteurs clés à surveiller :
1. Tension nominale
La tension nominale d'un câble indique la tension maximale que le câble peut supporter en toute sécurité. Il est essentiel de choisir des câbles dont la tension nominale est égale ou supérieure à la tension du système de distribution électrique. Par exemple, si votre armoire de distribution électrique GBL est conçue pour un système de 400 V, vous devez utiliser des câbles avec une tension nominale d'au moins 400 V.
2. Note actuelle
Le courant nominal d'un câble détermine la quantité maximale de courant que le câble peut transporter sans surchauffe. Cette évaluation est basée sur des facteurs tels que la section transversale du câble, le matériau isolant et la température ambiante. Il est important de choisir des câbles avec un courant nominal suffisant pour la charge électrique des appareils connectés.
3. Température nominale
La température nominale d'un câble indique la température maximale à laquelle le câble peut résister sans dégrader ses performances. Différents matériaux isolants ont des températures nominales différentes. Par exemple, les câbles isolés en PVC ont généralement une température nominale inférieure à celle des câbles isolés en caoutchouc. Il est important de choisir des câbles avec une température nominale adaptée à l'environnement d'exploitation de l'armoire de distribution d'énergie GBL.
Considérations spéciales pour l'installation des câbles
En plus de choisir les bons câbles, une installation correcte des câbles est également cruciale pour le fonctionnement sûr et efficace de l'armoire de distribution d'énergie GBL. Voici quelques considérations particulières :
1. Acheminement des câbles
Les câbles doivent être acheminés de manière à minimiser les risques de dommages et d'interférences. Ils doivent être tenus à l’écart des arêtes vives, des pièces mobiles et des sources de chaleur. Il est également important d'éviter de surcharger les câbles dans l'armoire pour assurer une bonne ventilation.
2. Support de câble
Les câbles doivent être correctement soutenus pour éviter l'affaissement et la contrainte sur les conducteurs. Cela peut être fait à l'aide de chemins de câbles, d'attaches de câbles ou d'autres dispositifs de support. Les supports doivent être installés à intervalles réguliers pour garantir que les câbles soient bien maintenus en place.
3. Mise à la terre
Une mise à la terre appropriée est essentielle pour la sécurité du système électrique. Tous les câbles doivent être connectés à un système de mise à la terre fiable pour éviter les chocs électriques et protéger l'équipement contre les dommages. Les conducteurs de terre doivent être de taille suffisante et correctement installés.

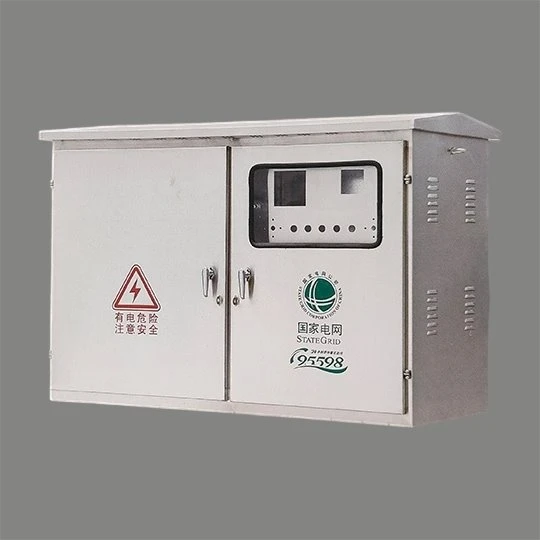

Le rôle deBoîte de distribution intégrée
Un boîtier de distribution intégré peut être un excellent ajout à l'armoire de distribution électrique GBL. Il fournit un emplacement centralisé pour la gestion et la distribution des câbles. Le boîtier de distribution intégré peut aider à organiser les câbles, à réduire l'encombrement et à faciliter la maintenance et le dépannage.
En utilisant un boîtier de distribution intégré, vous pouvez vous assurer que les câbles sont correctement connectés et protégés. Cela permet également une extension et une modification faciles du système électrique à l’avenir.
Conclusion et invitation à prendre contact
Alors voilà ! Un guide complet sur les câbles compatibles avec l'armoire de distribution d'énergie GBL. N'oubliez pas que choisir les bons câbles et les installer correctement est essentiel pour le fonctionnement sûr et efficace de votre système électrique.
Si vous êtes à la recherche d'une armoire de distribution d'énergie GBL ou si vous avez des questions sur la compatibilité des câbles, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver les meilleures solutions pour vos besoins de distribution d'énergie. Que vous travailliez sur un petit projet résidentiel ou une grande installation industrielle, nous avons l'expertise et les produits pour répondre à vos exigences.
Discutons-en et voyons comment nous pouvons travailler ensemble pour faire de votre projet une réussite.
Références
- Manuel de câblage électrique
- Code national de l'électricité (NEC)
